Freiflächen-Solarmontagesysteme: Der vollständige Leitfaden für Freiflächen-Solaranlagen

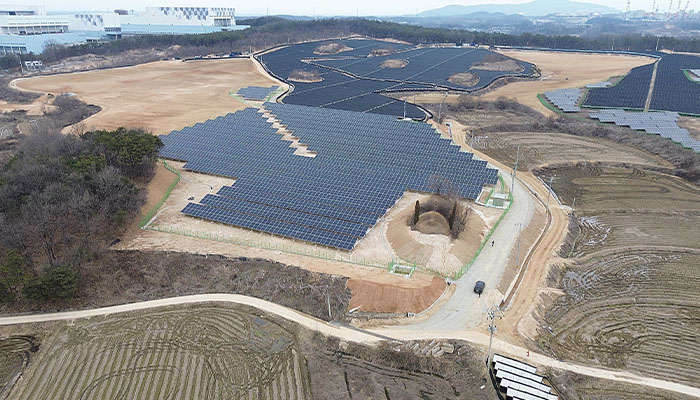

A Solar-Bodenmontagesystem Die schnellste Methode, freie Flächen in ein Kraftwerk zu verwandeln, ist die Montage von Freiflächen. Ob Sie als Projektentwickler eine großflächige Freiflächen-Solaranlage planen oder als Grundstücksbesitzer über freie Flächen verfügen – die Unterkonstruktion der Module bestimmt maßgeblich die Energieproduktion, die Lebensdauer und die Wartungskosten. Dieser Leitfaden erklärt, wie ein modernes Freiflächen-Solarsystem konzipiert ist, welche Komponenten wichtig sind, wie die Installation Schritt für Schritt abläuft und welche Faktoren die Gesamtkosten beeinflussen.

Was ist ein Solar-Bodenmontagesystem?

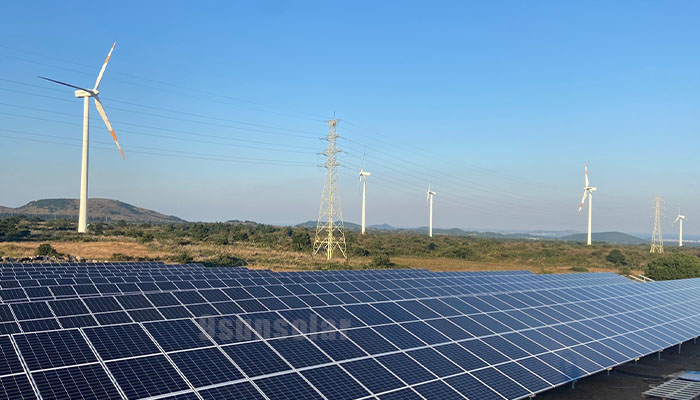

Ein Freiflächen-Solarsystem ist eine Stahl-Aluminium-Konstruktion, die Photovoltaikmodule direkt am Boden statt auf einem Dach befestigt. Es vereint Fundamente, vertikale Pfosten, geneigte Schienen und Modulklemmen zu einer speziell entwickelten Einheit, die Wind, Schneelast und Frost standhält und jedes Modul im optimalen Winkel zur Sonne hält. Da die Konstruktion unabhängig von Gebäuden ist, kann eine Freiflächen-Solaranlage hinsichtlich Größe, Neigung und Ausrichtung allein auf den Energieertrag ausgelegt werden – weshalb Freiflächen-Solaranlagen heute weltweit bei Großprojekten und gemeinschaftlichen Solaranlagen dominieren.

Zwei Designfamilien decken nahezu jedes Projekt ab. feste Neigung Bodenmontage Die Array-Anordnung wird in einem festen Winkel fixiert, was die niedrigsten Kosten pro Watt, den geringsten Wartungsaufwand und die einfachste Genehmigung ermöglicht. Ein einachsiger Tracker dreht die Array-Anordnung von Ost nach West und liefert etwa 15–25 % mehr Energie, erfordert jedoch Motoren, Steuerungen und ein schwereres Fundament. Beide Systeme nutzen die gleiche grundlegende Verstelllogik, daher ist die Wahl eher eine wirtschaftliche als eine technische.

Kernkomponenten einer Freiflächen-Solaranlage

Jede Freiflächenanlage für Solaranlagen besteht aus denselben Bauteilen. Die korrekte Spezifizierung dieser Bauteile entscheidet darüber, ob aus einer Anlage mit einer Nutzungsdauer von 25 Jahren ein Wartungsaufwand wird.

• Fundamente – gerammte H-Pfähle, Erdschrauben, Schraubpfähle, Ortbetonpfeiler oder Ballastblöcke, ausgewählt anhand geotechnischer Daten und der Frosttiefe.
• Pfosten und Balken – feuerverzinkte oder Zn-Al-Mg-Stahlsäulen, die die Pfetten und Schienen tragen.
• Schienen und Pfetten – C-Profile oder Z-Profile, die die Module tragen und die Last auf die Pfosten übertragen.
• Modulklemmen – Mittel- und Endklemmen, die auf den Rahmen der verwendeten PV-Module abgestimmt sind.
• Erdungs- und Potentialausgleichskomponenten – WEEB-Unterlegscheiben, Jumper und Kupferleiter, die die elektrische Sicherheit der Anlage gewährleisten.
• Gleichgewicht des Systems – Kabelrinnen, DC-Gräben, Kombinationskästen, Wechselrichter und die Anbindung an das Stromnetz.

Installation von bodenmontierten Solaranlagen, Schritt für Schritt

Eine fachgerecht installierte Freiflächen-Solaranlage folgt einem vorhersehbaren Ablauf. Wird ein Schritt ausgelassen, führt dies später zu Pfahlbrüchen, gerissenen Modulen und Gewährleistungsstreitigkeiten.

1. Vermessung und geotechnische Untersuchungen – Bodenbelastbarkeit, Grundwasserspiegel, Frosttiefe und Windexposition prüfen.
2. Layout- und Schattierungsstudie – Stellen Sie den Reihenabstand so ein, dass keine Reihe die nächste beschattet, und bestätigen Sie die optimale Neigung für den Breitengrad.
3. Fundamentarbeiten – Pfähle oder Erdschrauben bis zum Widerstand rammen oder Pfeiler gießen, dann Höhe und Lot überprüfen.
4. Regalsystem – Pfosten, Balken und Schienen aufstellen und anschließend jede Schraube mit dem vorgeschriebenen Drehmoment anziehen.
5. Modulmontage – Klemmmodule mit gleichmäßigem Abstand, um die Anordnung rechtwinklig und waagerecht zu halten.
6. Erdung, Verkabelung und Grabenbau – Erden Sie die Struktur, verlegen Sie die Gleichstromleitungen in geschützten Gräben oder Kabeltrassen.
7. Inbetriebnahme – Isolations- und IV-Prüfung, Inbetriebnahme des Wechselrichters, anschließend eine dokumentierte Drehmoment-Nachprüfung.

Warum sollte man eine bodenmontierte Solaranlage einer Dachsolaranlage vorziehen?

• Bessere Ausbeute – Neigung und Azimut lassen sich frei optimieren, und die Luftströmung unter der Anordnung hält die Module kühler und effizienter.
• Keine Dachbegrenzungen – keine Durchdringungen, keine strukturelle Verstärkung, kein Risiko für die Dachgarantie.
• Einfache Wartung und Schneeräumung – Die Techniker arbeiten in angenehmer Höhe und haben von allen Seiten freien Zugang.
• Skalierbarkeit – Ein Solar-Freiflächenmontagesystem kann bei steigender Last oder wachsendem Budget reihenweise erweitert werden.
• Agrivoltaik und duale Landnutzung – Beweidung, Anbau von Nutzpflanzen oder Anpflanzung von bestäuberfreundlichen Pflanzen können zwischen den Reihen fortgesetzt werden.

Kosten der Freiflächen-Solaranlagen und ihre Einflussfaktoren

Die Kosten für eine Freiflächen-Solaranlage variieren stark. Fundamentart, Stahlgewicht, Geländebeschaffenheit und Netzanschlussdistanz beeinflussen den Preis deutlich stärker als die Module selbst. Flaches, gut entwässertes Gelände mit tragfähigem Boden ermöglicht Rammpfähle und leichte Unterkonstruktionen; Fels, tiefe Frostschichten oder steile Hänge erfordern Betonpfeiler oder Ballast und schwerere Profile. Wind- und Schneelastkarten bestimmen die Stahlstärke, und Genehmigungen sowie der Netzanschluss können die Bauzeit um Wochen verlängern. Da die Unterkonstruktion zwar nur einen geringen Anteil der Gesamtprojektkosten ausmacht, aber die Leistung über Jahrzehnte bestimmt, ist die günstigste Lösung selten die günstigste – die standortspezifische Planung sichert die Investition.

Häufig gestellte Fragen

Wie tief sollten die Bodenmontagepfosten eingeschlagen werden?

Die Tiefe wird durch das geotechnische Gutachten bestimmt, nicht durch Gewohnheit. In der Regel werden die Pfähle unterhalb der Frostgrenze und so weit in den Boden gerammt, dass sie dem Winddruck am Standort standhalten; die Bodenschrauben werden mit einem Drehmoment angezogen, das die Tragfähigkeit gewährleistet.

Welcher Neigungswinkel ist optimal für ein bodenmontiertes Solarsystem?

Der Breitengrad ist der Ausgangspunkt, Geländebeschaffenheit und Schneefall beeinflussen die optimale Neigung. Eine geringere Neigung erhöht die Reihendichte und reduziert den Flächenbedarf, eine höhere Neigung verbessert die Winterleistung – optimal ist die Neigung, die den Energieverbrauch pro Flächeneinheit maximiert, nicht den Energieverbrauch pro Modul.

Kann eine bodennahe Solaranlage auf einem Hanggrundstück installiert werden?

Ja. Nord-Süd-Hänge werden mit gestaffelten Pfostenlängen bewältigt, Ost-West-Hänge erfordern in Untergruppen unterteilte Pfostenreihen. Hänge bis ca. 20 % sind Standard; steilere Hänge benötigen längere Pfähle und eine individuelle statische Prüfung.

Wie lange dauert die Installation einer bodenmontierten Solaranlage?

Bei einer Freiflächen-Solaranlage im kommerziellen Maßstab dauern die Fundament- und Montagearbeiten in der Regel zwei bis vier Wochen, die Modul- und Elektroarbeiten weitere zwei bis drei Wochen, wobei Wetterbedingungen und Genehmigungen die wichtigsten Einflussfaktoren sind.
