Wenn es um die Montage von Solarmodulen auf Metalldächern geht, Metalldach-Klemmsystemhat sich als eine der zuverlässigsten und effizientesten Lösungen auf dem Markt etabliert. Ob Stehfalz-, Trapez- oder Wellblechdächer – dieses System bietet eine sichere, nicht-penetrierende Befestigungsmethode, die die Dachstabilität gewährleistet und gleichzeitig eine außergewöhnliche Haltekraft bietet.

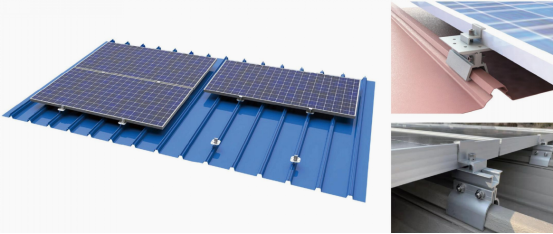

Ein Metalldachklemmen- und Schienensystem ist eine speziell entwickelte Photovoltaik-Montagelösung, die ausschließlich für Metalldachprofile konzipiert wurde. Das Besondere daran ist die nicht-penetrierende Befestigungsmethode: Anstatt durch die Metalldachplatten zu bohren, verwendet das System speziell entwickelte Klemmen, die die Dachkonstruktion an den Nähten oder Rippen mechanisch greifen und so Aluminiumschienen befestigen, die die Montageplattform für die Solarmodule bilden.
Im Gegensatz zu herkömmlichen Montageverfahren, die ein Durchbohren des Daches erfordern, verwendet dieses System klemmenbasierte Lösungen, die die Naht oder Rippe greifen, ohne das Metallblech zu durchstechen – ein nicht-penetrierendes Verfahren, das die Wasserdichtigkeit des Daches erhält.
1. Kernkomponenten
Das System basiert auf einem schlanken, modularen Teilesatz, der Logistik und Installation vereinfacht:
DachklammernDer Verankerungskern des Systems wird in verschiedenen profilspezifischen Ausführungen gefertigt, um den Geometrien von Stehfalz-, Trapez- und Wellblechdächern gerecht zu werden. Er leitet Wind- und Schneelasten direkt in die Dachkonstruktion ab.
Aluminium-Montageschienen: Eloxierte Aluminiumschienen (erhältlich in voller Länge und als Kurzversion) bilden eine stabile und gleichmäßige Basis für PV-Module. Die C-Profilschienen dienen gleichzeitig als integrierte Kabelkanäle für ein sauberes Kabelmanagement.
Modulbefestigungen: Mittelklemmen (zur Befestigung benachbarter Paneele) und Endklemmen (für die Ränder der Anordnung), die gerahmte PV-Module mit gleichmäßigem, konstantem Druck an den Schienen fixieren.
2. Systemvarianten und Spezifikationen
Das System wird in zwei Leistungsstufen angeboten, um den Projektanforderungen gerecht zu werden:
Premium-Typ: Optimiert für Standardanwendungen im gewerblichen und privaten Bereich, ausgelegt für Schneehöhen bis zu 99 cm und eine Referenzwindgeschwindigkeit von 46 m/s.
Verbesserte Ausführung: Konzipiert für extreme Wetterbedingungen und hohe Belastungen, mit erhöhter Tragfähigkeit für tiefere Schneemengen und höhere Windgeschwindigkeiten.
Alle Varianten sind CE-zertifiziert, aus korrosionsbeständigem, eloxiertem Aluminium gefertigt und mit einer 10-jährigen Produktgarantie ausgestattet. Sie entsprechen den wichtigsten internationalen Normen, darunter EN 1990, EN 1991, AS/NZS 1170 und DIN EN 1991.
3. Kompatible Dachtypen
Dank der austauschbaren Klemmkonstruktionen bietet das System universelle Kompatibilität mit allen gängigen Metalldachprofilen:
Warum ein Klemm- und Schienensystem wählen?
Die Klemm- und Schienenkonstruktion löst die häufigsten Probleme bei der Installation von Solaranlagen auf Metalldächern und bietet messbare Vorteile für Installateure, Gebäudeeigentümer und Projektentwickler gleichermaßen.
1. Null Durchdringung, Null Leckagerisiko
Dies ist der größte Vorteil des Systems. Durch die Befestigung an den vorhandenen Dachrippen anstatt durch das Blech wird das Risiko von Wassereintritt vollständig ausgeschlossen. Zudem bleibt die Herstellergarantie erhalten – ein entscheidender Schutz für Eigentümer von Gewerbe- und Industriegebäuden mit großen Dachflächen.
2. Präzise Passform für jedes Dachprofil
Kein Metalldachsystem gleicht dem anderen. Die Klemm- und Schienenplattform bietet eine perfekte Passformgarantie: Die Klemmen sind exakt auf die Rippenhöhe, den Rippenabstand und die Nahtgeometrie jedes Dachtyps abgestimmt. Diese präzise Verbindung maximiert die Haltekraft und verhindert Inkompatibilitätslücken, die zu Verrutschen oder Lastversagen führen können.
3. Unübertroffene Vielseitigkeit über Projektgrößen hinweg
Von großen Industrieanlagen und Logistiklagern bis hin zu öffentlichen Gebäuden und Wohnhäusern mit Metalldächern – das System lässt sich nahtlos skalieren. Es ist mit allen gängigen gerahmten PV-Modulen kompatibel und eignet sich für alle Dachneigungen. Dadurch ist es eine flexible Lösung für private, gewerbliche und industrielle Dachprojekte.
4. Schnellere Installation, geringere Arbeitskosten
Die meisten Komponenten werden vormontiert geliefert, und die Klemmbefestigung erfordert weder spezielle Schweißarbeiten noch komplexe Werkzeuge. Ein Zweierteam kann die Montage in einem Bruchteil der Zeit durchführen, die für herkömmliche Durchführungssysteme benötigt wird. Dies reduziert den Arbeitsaufwand vor Ort, verkürzt die Projektlaufzeiten und senkt die Gesamtinstallationskosten.
5. Nachgewiesene strukturelle Haltbarkeit
Die Klemmen wurden für extreme Wetterbedingungen entwickelt und bieten eine Haltekraft von 1.500 bis über 3.000 lbs. Das System ist auf Windgeschwindigkeiten bis zu 60 m/s und Schneelasten bis zu 1,4 kN/m² getestet. Die Konstruktion aus eloxiertem Aluminium gewährleistet hervorragende Korrosionsbeständigkeit und somit langfristige Zuverlässigkeit in Küsten-, Industrie- und rauen Klimazonen.
6. Klare Ästhetik und integriertes Kabelmanagement
C-Profilschienen dienen als integrierte Kabelkanäle und ermöglichen es Installateuren, die PV-Verkabelung sauber im Inneren des Schienenprofils zu verlegen. Das System ist in naturbelassenem Aluminium oder schwarz eloxiert erhältlich und bietet ein unauffälliges, professionelles Erscheinungsbild, das sich harmonisch in moderne Gebäudearchitektur einfügt.
So funktioniert das System
Für Stehfalz-Metalldächer
Die Stehfalzklemme greift die vertikale Rippe des Dachpaneels ohne Durchdringung. Die Schiene wird anschließend mittels Schrauben oder einer Halteklammer an der Klemme befestigt. Die Module werden mit Mittel- und Endklemmen an den Schienen fixiert. Die Konstruktion ermöglicht eine zentrische Lastverteilung und verhindert so Hebelwirkungen auf die Stehfalzklemme.
Für trapezförmige und gewellte Metalldächer
Kurze Schienen werden mithilfe von selbstschneidenden Dichtungsschrauben direkt auf dem Kamm trapezförmiger Dachbleche befestigt. Oft sind diese Schrauben bereits mit EPDM-Dichtungen vormontiert. Die Schienen lassen sich flexibel an unterschiedliche Wellenraster anpassen. Die Module werden anschließend mittels Mittel- und Endklemmen mit den Schienen verbunden.
Die Installation eines Metalldach-Klemm- und Schienensystems erfolgt typischerweise in folgenden Schritten:
1. Klemmpositionen gemäß Systemlayout planen und markieren.
2. Reinigen Sie die Dachflächen, an denen die Klemmen befestigt werden sollen.
3. Klemmen an den Dachnähten oder -rippen anbringen und mit dem angegebenen Drehmoment festziehen.
4. Befestigen Sie die Schienen mithilfe von L-Füßen oder direkten Verbindungen an den Klemmen.
5. Module mit Mittel- und Endklemmen befestigen
6. Der gesamte Prozess ist so konzipiert, dass er intuitiv abläuft. Viele Komponenten werden bereits vormontiert geliefert, um maximale Effizienz zu gewährleisten.
Das Metalldach-Klemm- und Schienensystem findet breite Anwendung in verschiedensten Projekttypen:
1. Industrieanlagen – Fabriken mit großen trapezförmigen Metalldächern
2. Gewerbegebäude – Einkaufszentren, Bürogebäude, Logistiklager
3. Öffentliche Gebäude – Schulen, Krankenhäuser, Sportanlagen
4. Wohnimmobilien – Häuser mit Metalldach
Das Metalldach-Klemm- und Schienensystem gilt als Goldstandard für die Solarmontage auf Metalldächern. Es vereint berührungslose Befestigung, schnelle Installation, außergewöhnliche Haltekraft und kosteneffizienten Materialeinsatz in einer integrierten Lösung.
Ob Sie als Installateur auf Effizienz Wert legen, als Gebäudebesitzer die Dachstabilität im Blick haben oder als Projektentwickler langfristige Zuverlässigkeit anstreben – dieses System erfüllt alle Anforderungen. Dank seiner bewährten Leistung auf allen gängigen Metalldachtypen und der Kompatibilität mit einer Vielzahl von Solarmodulen ist es die Montagelösung, auf die Sie sich jahrzehntelang verlassen können.
Sie möchten mehr über unsere Metalldach-Klemm- und Schienensysteme erfahren? Kontaktieren Sie unser Team noch heute für Produktspezifikationen, Preise und Projektberatung.
